Značajke proizvoda
Visoka propusnost i niska koercitivnost
Glavna prednost Permalloya 50 leži u inherentnim magnetskim svojstvima njegove matrice nikla-željeza. Optimizirani sadržaj nikla značajno povećava početnu propusnost i maksimalnu propusnost legure, omogućujući brzo magnetiziranje i demagnetiziranje pod slabim magnetskim poljima s iznimno niskim gubitkom histereze. Tipična koercitivnost je niska kao < 16 A/m, a početna propusnost može doseći > 12 000. Izuzetno se dobro ponaša u aplikacijama koje uključuju slabu obradu signala i visoko-osjetljive senzore, što ga čini idealnim materijalom za postizanje magnetske zaštite i visoko-osjetljivih magnetskih uređaja.
Izvrsna izvedba magnetske zaštite
Permalloy 50 ima visoku propusnost i nizak gubitak histereze, koji učinkovito vodi i zatvara vanjska magnetska polja kroz sebe, čime štiti osjetljive elektroničke komponente od smetnji lutajućih magnetskih polja. U magnetskim poljima istosmjerne struje i nisko{2}}frekventnim izmjeničnim strujama, njegov zaštitni učinak daleko je bolji od običnog silikonskog čelika i feritnih materijala. Prikladan je za-suvremena polja kao što su precizni instrumenti, medicinska oprema i komunikacijski sustavi koji zahtijevaju preciznu kontrolu i zaštitu od slabih magnetskih polja.
Dobra temperaturna stabilnost
Permalloy 50 pokazuje izvrsnu stabilnost magnetskih performansi u širokom temperaturnom rasponu od -50 stupnjeva do 200 stupnjeva, s mnogo nižim stopama varijacija u propusnosti i radnoj točki u usporedbi s konvencionalnim mekim magnetskim materijalima. Njegova Curiejeva temperatura je približno 480 stupnjeva, što mu omogućuje održavanje dosljednih magnetskih karakteristika u širokom temperaturnom rasponu. To ga čini prikladnim za aplikacije sa strogim zahtjevima stabilnosti temperature, kao što su automobilska elektronika, industrijska kontrola i zrakoplovstvo.
Izvrsna svojstva strojne obrade i oblikovanja
Permalloy 50 pokazuje dobra svojstva za toplu i hladnu obradu, što mu omogućuje kovanje, valjanje i utiskivanje u oblik. Njegova duktilnost je bolja od većine krhkih mekih feritnih magnetskih materijala, što ga čini prikladnim za proizvodnju složenih magnetskih štitova, laminiranih jezgri i precizno utisnutih dijelova. Žarenje može optimizirati magnetska svojstva, eliminirati naprezanja prilikom obrade, vratiti propusnost i smanjiti koercitivnost. Primjenjivi su uobičajeni postupci strojne obrade kao što su tokarenje, glodanje, bušenje i brušenje, uz preporučuju se alati od tvrdog metala.
Tehničke specifikacije
Kemijski sastav
|
Element |
Standardni zahtjevi |
Bilješke |
|
Ni |
49.0 - 51.0% |
Elementi jezgre koji značajno poboljšavaju magnetsku propusnost i Curiejevu temperaturu |
|
Fe |
Preostala količina |
Matrični elementi koji pružaju visoku gustoću magnetskog toka i ekonomičnost- |
|
C |
Manje od ili jednako 0,02% |
Stroga kontrola kako bi se osigurala magnetska svojstva i čistoća |
|
Mn |
Manje od ili jednako 0,50% |
Stroga kontrola za sprječavanje degradacije magnetskih svojstava |
|
Si |
Manje od ili jednako 0,20% |
Stroga kontrola kako bi se osigurala dosljednost magnetskih svojstava |
|
Kr |
Manje od ili jednako 0,10% |
Strogo kontrolirajte kako biste osigurali propusnost |
|
P |
Manje od ili jednako 0,015% |
Elementi nečistoće |
|
S |
Manje od ili jednako 0,010% |
Spriječite vruću lomljivost |
Fizička svojstva
|
Vlasništvo |
Vrijednost/raspon |
Uvjeti ispitivanja |
|
Gustoća |
8,17 g/cm³ |
Sobna temperatura (20 stupnjeva) |
|
Curiejeva temperatura |
≈ 480 stupnjeva |
- |
|
Gustoća magnetskog toka zasićenja (Bs) |
≈ 1.6 T |
Sobna temperatura |
|
Prisilna sila (Hc) |
< 16 A/m |
Žareno stanje |
|
Početna propusnost (μi) |
> 12,000 |
Žareno stanje |
|
Maksimalna propusnost (μmax) |
≈ 180,000 |
Žareno stanje |
|
Otpornost |
≈ 0.45 μΩ·m |
Sobna temperatura |
|
Koeficijent toplinske ekspanzije (20-100 stupnjeva) |
10.5 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
205 GPa |
Sobna temperatura |
Mehanička svojstva (stanje žarenja, tipične vrijednosti)
|
Vlasništvo |
Tipična vrijednost |
Specifikacija |
|
Vlačna čvrstoća |
Veći ili jednak 450 MPa |
ASTM A753 |
|
Granica razvlačenja (0,2% pomaka) |
Veći ili jednak 200 MPa |
ASTM A753 |
|
Elongacija |
Veći ili jednak 25% |
ASTM A753 |
|
Tvrdoća |
≈ 85 HRB |
- |
Fizička svojstva
|
Vlasništvo |
Vrijednost/raspon |
Uvjeti ispitivanja |
|
Gustoća |
8,17 g/cm³ |
Sobna temperatura (20 stupnjeva) |
|
Curiejeva temperatura |
≈ 480 stupnjeva |
- |
|
Gustoća magnetskog toka zasićenja (Bs) |
≈ 1.6 T |
Sobna temperatura |
|
Prisilna sila (Hc) |
< 16 A/m |
Žareno stanje |
|
Početna propusnost (μi) |
> 12,000 |
Žareno stanje |
|
Maksimalna propusnost (μmax) |
≈ 180,000 |
Žareno stanje |
|
Otpornost |
≈ 0.45 μΩ·m |
Sobna temperatura |
|
Koeficijent toplinske ekspanzije (20-100 stupnjeva) |
10.5 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
205 GPa |
Sobna temperatura |
Magnetska svojstva (stanje žarenja, tipične vrijednosti)
|
Performanse |
Numerička vrijednost |
Uvjeti ispitivanja |
|
Početna propusnost (μi) |
Veći ili jednak 12.000 |
0,1 mT magnetsko polje |
|
Maksimalna propusnost (μmax) |
≈ 180,000 |
Žareno stanje |
|
Prisilna sila (Hc) |
Manji ili jednak 16 A/m |
Žareno stanje |
|
Gustoća magnetskog toka zasićenja (Bs) |
Veći ili jednak 1,55 T |
800 A/m magnetsko polje |
|
Intenzitet magnetske indukcije (B) |
≈ 1.5 T |
Pod magnetskim poljem od 2000 A/m |
Izvedba-na visokim temperaturama
Curiejeva temperatura Permalloya 50 je približno 480 stupnjeva. Ispod su tipične referentne vrijednosti za promjenu magnetskih svojstava s temperaturom:
|
Temperatura |
Gustoća magnetskog toka zasićenja (Bs) |
Bilješka |
|
Sobna temperatura |
Veći ili jednak 1,6 T |
- |
|
100 stupnjeva |
≈ 1.5 T |
Stopa zadržavanja performansi > 93% |
|
200 stupnjeva |
≈ 1.3 T |
Stopa zadržavanja performansi > 81% |
|
300 stupnjeva |
≈ 1.0 T |
Stopa zadržavanja performansi > 62% |
Antioksidativna učinkovitost:
Permalloy 50 exhibits good antioxidant properties within normal operating temperature ranges. For long-term exposure at high temperatures (>400 stupnjeva), preporučuje se zaštita površinskog premaza.
Organizacijska stabilnost:
Optimiziranjem toplinske obrade, struktura zrna Permalloya 50 može se precizno kontrolirati kako bi se osigurala dosljednost u magnetskim i mehaničkim svojstvima. Temperatura i vrijeme žarenja izravno utječu na konačna magnetska svojstva i moraju se strogo kontrolirati.
Primjenjivi mediji:
1. Konvencionalno atmosfersko okruženje
2. Električni izolacijski mediji
3. Avio kerozin, hidraulično ulje
4. Visoko{1}}temperaturno plinsko okruženje (Manje od ili jednako 200 stupnjeva)
Napomena: Permalloy 50 je metalna meka magnetska legura i nije prikladna za korozivna tekuća okruženja kao što su jake kiseline i jake lužine. Kod duljeg izlaganja vlažnoj okolini preporučuje se tretman za sprječavanje hrđe.
Permalloy 50 dizajniran je za magnetske primjene koje zahtijevaju visoku propusnost, male gubitke i visoku pouzdanost. Preporučuje se za korištenje u sljedećim područjima:
Polja primjene
-
Magnetska zaštita: kućišta magnetske zaštite za precizne instrumente, zaštita osciloskopa, magnetska zaštita elektronskog mikroskopa, zaštita komunikacijske opreme i ljuske za zaštitu senzora.
-
Elektronika i telekomunikacije: audio transformatori, minijaturni induktori, magnetska pojačala, filtri, impulsni transformatori, strujni transformatori i senzori slabog magnetskog polja.
-
Zrakoplovstvo: magnetska zaštita za inercijalnu navigaciju, zaštita avionske opreme, magnetska zaštita žiroskopa, magnetska zaštita visinomjera i zaštita osjetljivih komponenti radarskog sustava.
-
Medicinska oprema: magnetska zaštita za MRI, medicinski senzori, sustavi za magnetsko fokusiranje za elektronske mikroskope i magnetska zaštita za magnetoencefalografiju/magnetokardiografiju (MEG/MCG).
-
Automobilska industrija: Magnetski krugovi za solenoide sustava za ubrizgavanje goriva, senzore položaja magnetske otpornosti, ABS senzore i elektroničke senzore papučice gasa.
-
Precizni instrumenti: elektromagnetske vage, magnetometri, magnetski krugovi za spektrometre, magnetska zaštita za detektore čestica i magnetska zaštita za kvantne senzore.
-
Istraživanje i mjeriteljstvo: standardni induktori, fluksmetri, magnetski mjerni instrumenti, precizni strujni transformatori i mjerni sustavi s kvantnim Hallovim efektom.
Dostava i prilagođavanje
Nudimo fleksibilna i pouzdana rješenja opskrbnog lanca kako bismo osigurali da dobijete Permalloy 50 materijale koji savršeno odgovaraju zahtjevima vašeg projekta.
|
Oblik |

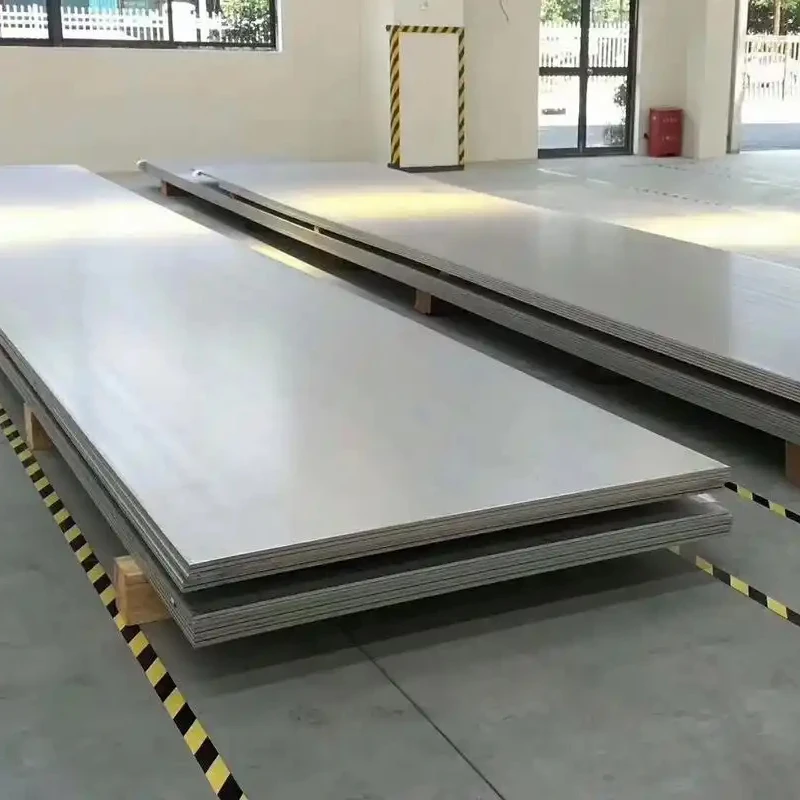

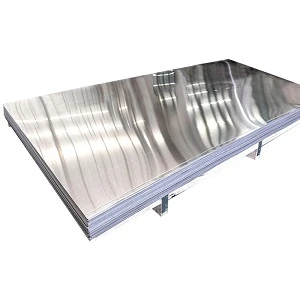

 List/Tanjur
|

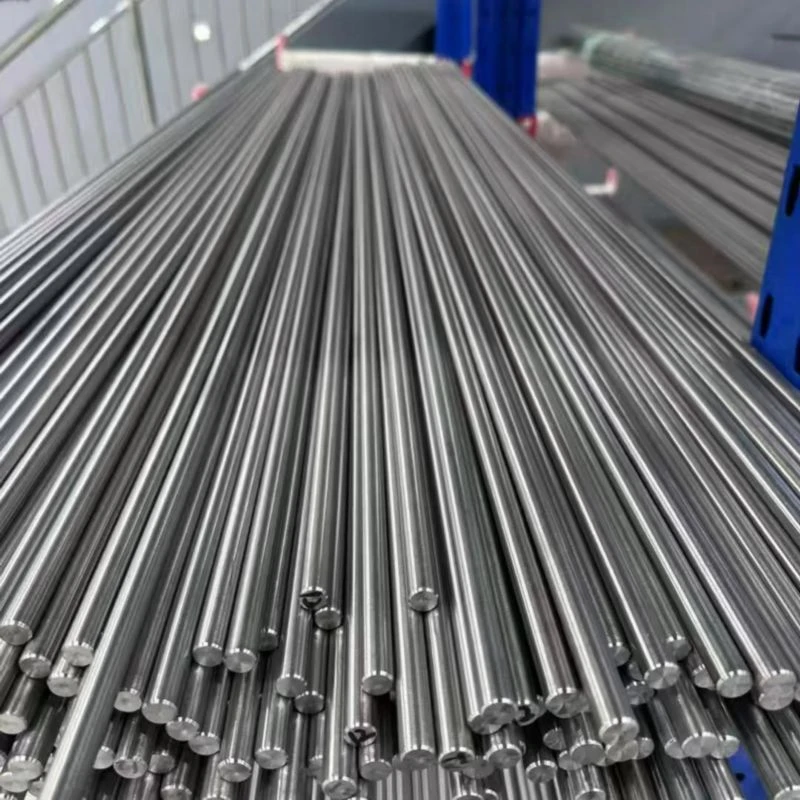

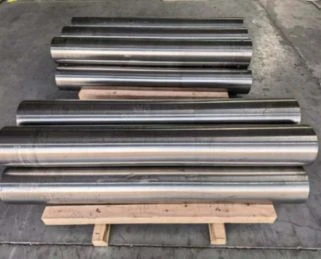

 Šipka/šipka
|

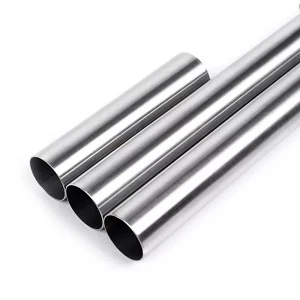

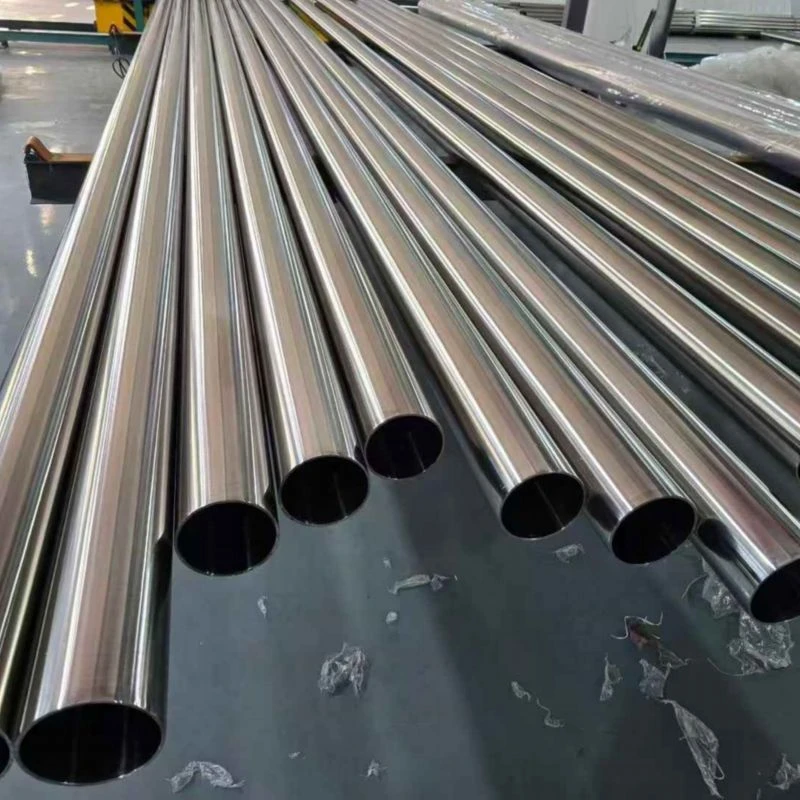

 Cijev / cijev
|

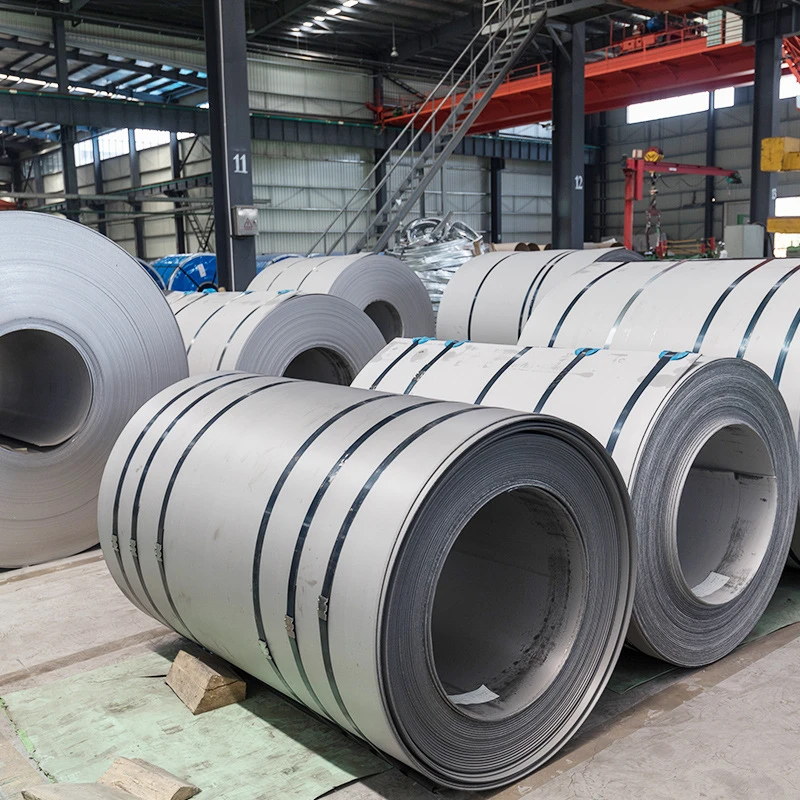

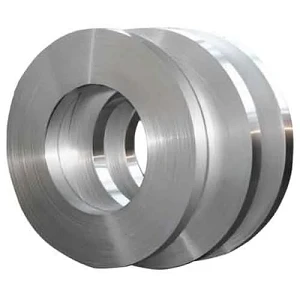

 Zavojnica trake/lima
|

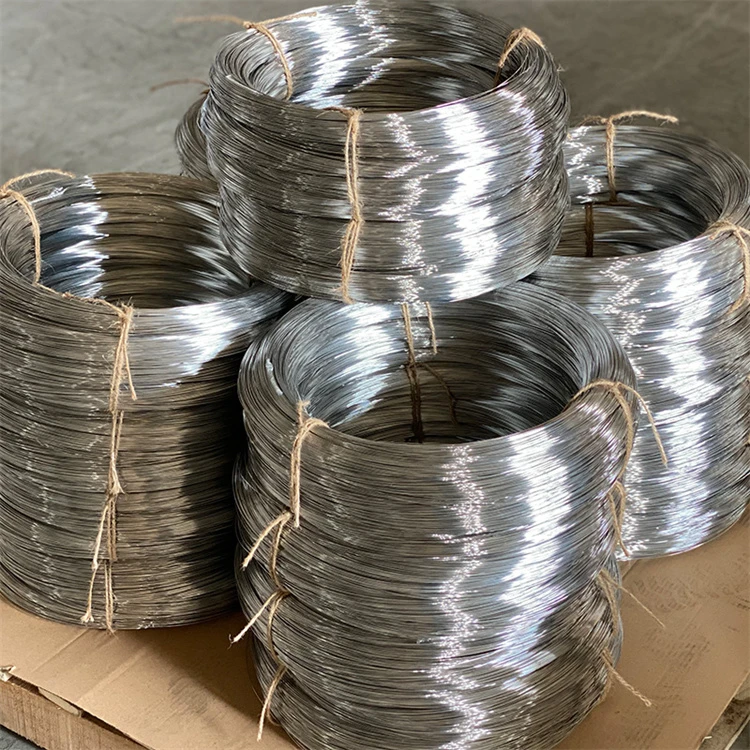

 Žica/Žica
|
|---|---|---|---|---|---|
|
Konvencionalni raspon |
Debljina: 0.5 - 100 mm |
Promjer Φ6-500mm |
Vanjski promjer Φ10-300mm |
Debljina: 0,05 – 3,0 mm |
Promjer Φ0,1-10mm |
|
Mogućnost prilagodbe |
Vruće-valjane ili hladno{1}}valjane ploče, ultra-tanke ploče (počevši od 0,1 mm), utisnuti dijelovi i rezanje-na-dužinu |
Kovane šipke, vruće{0}}valjane šipke, polirane šipke i oblikovane šipke |
Bešavne cijevi, šavne cijevi,-rezanje fiksne duljine |
Precizni trakasti materijali, zavojnice za utiskivanje, laminirane praznine, ne-standardna širina |
Precizno crtanje, posebna obrada površine |
Zašto odabrati nas? - Pouzdana inženjerska tehnologija. Pouzdana isporuka.
Mi nismo samo dobavljač, već pouzdani partner za materijale za vas u Kini.

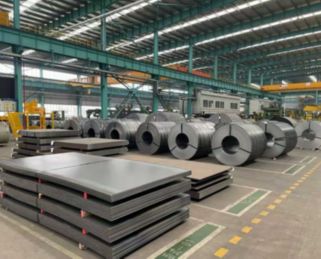

Vertikalno integrirana proizvodnja
Vlastiti pogon od 20.000㎡ s 10+ automatiziranih linija (8,000+ tona godišnje). Unutarnji-centar za izradu alata i kalupa omogućuje brzu prilagodbu i učinkovitu kontrolu troškova - bez posredničke marže.

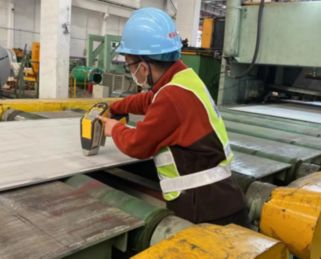

Stroga kontrola kvalitete u svakoj fazi
Potpuna sljedivost kroz ključne QC kontrolne točke tijekom cijele proizvodnje. 100% u skladu sa standardima ASTM/ASME, EN i GB. Izvješća o ispitivanju materijala dostupna uz svaku pošiljku.

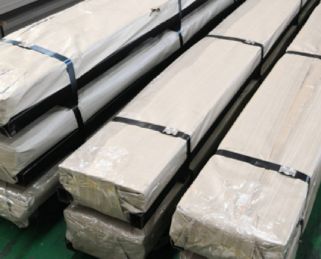

Pouzdana dostava i pakiranje za izvoz
10+ godina izvoza u Europu, Sjevernu Ameriku, jugoistočnu Aziju i Bliski istok s vodootpornom i-zaštitom od hrđe, u kombinaciji s fleksibilnim opcijama dostave osigurava siguran i-pravovremeni dolazak.
Validacija uzorka prije masovne proizvodnje
Pružamo besplatne uzorke za provjeru kvalitete, omogućujući vam masovne narudžbe tek nakon odobrenja. Osiguravamo dosljednost od uzorka do masovne proizvodnje točnim mjerenjem dimenzija i transparentnom proizvodnjom.
FAQ
P: Koje su glavne prednosti Permalloya 50?
P: Koja je toplinska obrada potrebna za Permalloy 50?
P: Koja je maksimalna radna temperatura?
P: Koja je razlika između Permalloya 50 i Hiperco® 50?
