Značajke proizvoda
Izvrsna sposobnost hladnog oblikovanja (osnovna prednost)
Glavna prednost Gr9 leži u njegovim izvrsnim radnim performansama na hladnom, što je njegova najistaknutija značajka u usporedbi s Ti-6Al-4V (Gr5). U usporedbi s Gr5, Gr9 ima manju otpornost na hladnu deformaciju i bolju duktilnost, što mu omogućuje da se podvrgne različitim postupcima hladnog oblikovanja kao što su hladno valjanje, hladno izvlačenje, hladno savijanje, hladno štancanje i hladno nabijanje bez potrebe za međužarenjem ili zahtijeva samo minimalno žarenje. Ova karakteristika ga čini idealnim materijalom za primjene koje zahtijevaju hladni rad, kao što su precizne hidraulične cijevi za zrakoplove, okviri bicikla, medicinske žice za vodilice i pričvršćivači za hladno nabijanje. To također znači da je trošak proizvodnje znatno niži od troška Gr5.
Dobro podudaranje čvrstoće-duktilnosti
Gr9 ima vlačnu čvrstoću veću ili jednaku 620 MPa (žaren), granicu razvlačenja veću ili jednaku 480 MPa i istezanje veće ili jednako 15%. Njegova razina čvrstoće znatno je viša od razine industrijskog čistog titana (Gr2, približno 345 MPa) uz zadržavanje dobre plastičnosti i žilavosti. Njegova čvrstoća-plastičnost je bolja od većine sli- titanovih legura. Može zadovoljiti zahtjeve mehaničke izvedbe većine strukturnih komponenti u žarenom stanju bez potrebe za složenom toplinskom obradom.
Izvrsna otpornost na koroziju
Kao i sve legure titana, Gr9 se oslanja na gust, stabilan i samo{1}}zacjeljujući TiO₂ oksidni film koji se spontano formira na njegovoj površini, pokazujući izvrsnu otpornost na ravnomjernu koroziju i jamičastu koroziju u morskoj vodi, otopinama klorida, većini organskih kiselina i slabo redukcijskim kiselinama. Njegova otpornost na koroziju usporediva je s onom komercijalno čistog titana (Gr2) i daleko bolja od otpornosti nehrđajućeg čelika i bakrenih legura. Iznimno se dobro ponaša u morskim okruženjima i kemijskim medijima, što ga čini idealnim izborom materijala za brodogradnju, kemijske cjevovode, desalinizaciju morske vode i druga srodna područja.
Dobre performanse zavarivanja
Gr9 pokazuje izvrsne performanse zavarivanja. Ne zahtijeva složeno predgrijavanje ili toplinsku obradu nakon -zavarivanja tijekom zavarivanja, a svojstva zavarenog spoja usporediva su s onima osnovnog materijala. Može se spojiti različitim metodama kao što su TIG (Tungsten Inert Gas) zavarivanje, MIG (Metal Inert Gas) zavarivanje, plazma zavarivanje, zavarivanje elektronskim snopom i lasersko zavarivanje. Tijekom zavarivanja, inertni plin (argon) mora se koristiti u dovoljnoj mjeri za zaštitu od visoko-kontaminacije oksidacijom.
Dobra svojstva rada na toplom
Gr9 ima dobra svojstva vruće obrade i može se oblikovati procesima vruće obrade kao što su kovanje, vruće valjanje i vruća ekstruzija unutar temperaturnog raspona od 800-1000 stupnjeva. Žarenje se može izvesti nakon vruće obrade kako bi se postigla optimalna kombinacija mikrostrukture i mehaničkih svojstava.
Izvrsne performanse umora
Gr9 pokazuje izvrsnu otpornost na zamor, posebno u hladnim-uvjetima obrade i žarenju, gdje njegove visoko-ciklusne performanse zamora nadmašuju performanse industrijskog čistog titana. Kontroliranjem radne deformacije u hladnom stanju-i parametara žarenja, može se postići fleksibilna ravnoteža između čvrstoće, plastičnosti i svojstava zamora kako bi se zadovoljili projektni zahtjevi u različitim radnim uvjetima.
Tehničke specifikacije
Kemijski sastav (ASTM B348 / ASTM B863 / GB/T 2965)
|
Element |
Standardni zahtjevi |
Bilješke |
|
Ti |
Preostala količina (Matrix) |
Matrični elementi koji pružaju laganu matricu, izvrsnu otpornost na koroziju i biokompatibilnost |
|
Al |
2.5 - 3.5% |
Elementi stabilni u alfa-fazi koji povećavaju čvrstoću na sobnoj temperaturi i visokim temperaturama |
|
V |
2.0 - 3.0% |
Elementi stabilni u beta fazi, koji poboljšavaju učinak hladnog rada i usklađivanje čvrstoće-duktilnosti |
|
Fe |
Manje od ili jednako 0,30% |
Strogo kontrolirajte kako biste izbjegli utjecaj na otpornost na koroziju |
|
O |
Manje od ili jednako 0,15% |
Elementi razmaka, koji značajno utječu na ravnotežu između čvrstoće i plastičnosti |
|
C |
Manje od ili jednako 0,08% |
Stroga kontrola; prekomjerne razine će smanjiti plastičnost |
|
N |
Manje od ili jednako 0,03% |
Elementi razmaka, ako su preveliki, smanjit će žilavost |
|
H |
Manje od ili jednako 0,015% |
Stroga kontrola sadržaja vodika kako bi se spriječila vodikova krtost |
|
Ostali elementi (pojedinačni) |
Manje od ili jednako 0,10% |
- |
|
Ostali elementi (ukupno) |
Manje od ili jednako 0,40% |
- |
Fizička svojstva
|
Vlasništvo |
Vrijednost/raspon |
Uvjeti ispitivanja |
|
Gustoća |
4,48 g/cm³ |
Sobna temperatura (20 stupnjeva) |
|
Talište |
≈ 1640 stupnjeva |
- |
|
Koeficijent toplinske ekspanzije (20-400 stupnjeva) |
8.8 × 10⁻⁶ /K |
- |
|
Modul elastičnosti (Youngov modul) |
≈ 110 GPa |
Sobna temperatura |
|
Toplinska vodljivost (20 stupnjeva) |
≈ 8.0 W/(m·K) |
- |
|
Otpornost |
≈ 1.70 μΩ·m |
- |
|
Poissonov omjer |
≈ 0.31 |
Sobna temperatura |
|
Magnetizam |
Ne-magnetski |
Sve legure titana nisu-magnetski materijali |
Mehanička svojstva (stanje žarenja, tipične vrijednosti, ASTM B348 / ASTM B863)
|
Vlasništvo |
Tipična vrijednost |
Specifikacija |
|
Vlačna čvrstoća |
Veći ili jednak 620 MPa |
ASTM B348 / GB/T 2965 |
|
Granica razvlačenja (0,2% pomaka) |
Veći ili jednak 480 MPa |
ASTM B348 / GB/T 2965 |
|
dugotrajnost |
Veći ili jednak 15% |
ASTM B348 / GB/T 2965 |
|
Smanjenje površine-presjeka |
Veći ili jednak 30% |
- |
|
Tvrdoća (Brinell) |
230 - 280 HB |
- |
Napomena: Razina čvrstoće Gr9 je između industrijskog čistog titana (Gr2, približno 345 MPa) i Ti-6Al-4V (Gr5, veće ili jednako 895 MPa). Prikladan je za primjene s umjerenim zahtjevima čvrstoće i visokim zahtjevima za hladnom obradom. Čvrstoća se može dodatno povećati u hladnom stanju (npr. hladno vučene cijevi, hladno valjane trake).
Otpornost na koroziju (tipična vrijednost)
|
srednje |
Koncentracija |
Temperatura |
Stopa korozije (mm/godina) |
Ocjena |
|
Morska voda |
- |
Sobna temperatura do visoka temperatura |
Zanemareno (<0,01) |
Izvrsno |
|
Atmosfersko okruženje |
- |
Sobna temperatura |
Zanemareno |
Izvrsno |
|
Dušična kiselina (HNO₃) |
10-40% |
Sobna temperatura |
＜0.05 |
Izvrsno |
|
Sumporna kiselina (H₂SO₄) |
Manje od ili jednako 10% |
Sobna temperatura |
＜0.1 |
Dobro |
|
klorovodična kiselina (HCl) |
Manje od ili jednako 3% |
Sobna temperatura |
＜0.1 |
Dobro |
|
Natrijev hidroksid (NaOH) |
10-50% |
Sobna temperatura |
＜0.05 |
Izvrsno |
|
Organske kiseline (kao što su octena kiselina, limunska kiselina, itd.) |
- |
Sobna temperatura |
＜0.1 |
Dobro |
Napomena: legure titana imaju slabu otpornost na koroziju u medijima kao -koncentrirana sumporna kiselina i fluorovodična kiselina na visokim temperaturama. Otpornost Gr9 na koroziju usporediva je s onom komercijalno čistog titana (Gr2). Za odabir specifičnog materijala navedite detaljne radne uvjete, a mi vam možemo pomoći s ciljanom procjenom korozije.
Izvedba-na visokim temperaturama
Gr9 održava dobru čvrstoću na umjerenim temperaturama. Sljedeće su tipične referentne vrijednosti za vlačnu čvrstoću kao funkciju temperature (žareno stanje):
|
Temperatura |
Vlačna čvrstoća (MPa) |
Stopa zadržavanja performansi |
|
Sobna temperatura (20 stupnjeva) |
Veći ili jednak 620 |
100% |
|
200 stupnjeva |
≈ 500 |
Veći ili jednak 80% |
|
300 stupnjeva |
≈ 430 |
Veći ili jednak 69% |
|
400 stupnjeva |
≈ 370 |
Veći ili jednak 60% |
Dugotrajna-termalna stabilnost:
Gr9 je gotovo - legura titana koja pokazuje izvrsnu mikrostrukturnu stabilnost tijekom dugo-službe na temperaturama manjim ili jednakim 350 stupnjeva, bez značajne fazne transformacije ili taloženja krhkih faza. Zbog niskog sadržaja vanadija (2,0-3,0%), sadrži manje faze, što rezultira vrhunskom dugotrajnom toplinskom stabilnošću u usporedbi s legurama + titana (kao što je Gr5).
Antioksidativna učinkovitost:
Gr9 može stvoriti zaštitni oksidni sloj na temperaturama ispod 500 stupnjeva. Na višim temperaturama povećava se brzina oksidacije. Za povećanu otpornost na oksidaciju, razmislite o nanošenju zaštitnih premaza ili odabiru legura titana s većim udjelom aluminija.
Učinak rada u hladnom stanju (glavna prednost)
Gr9 je jedan od najizvrsnijih razreda titanovih legura u smislu performansi hladnog rada. Sljedeće su tipične referentne vrijednosti za radni kapacitet na hladnom:
|
Hladna metoda rada |
Tipična količina deformacije (jedan primjer) |
Potrebno je srednje žarenje |
Primjenjivi oblici proizvoda |
|
Hladno izvlačenje (cijevi/šipke) |
15-30% |
Velike deformacije zahtijevaju srednje žarenje |
Precizne cijevi i šipke |
|
Hladno valjanje (traka/list) |
20-40% |
Velike deformacije zahtijevaju srednje žarenje |
Tanke ploče, trake |
|
Hladno savijanje |
Dobra sposobnost oblikovanja |
Obično nije potrebno |
Cijevni materijali, profilirani materijali |
|
Hladni smjer |
Dobra sposobnost oblikovanja |
Velike deformacije zahtijevaju srednje žarenje |
Spojni elementi, zakovice |
|
Hladno žigosanje |
Dobra sposobnost oblikovanja |
Obično nije potrebno |
Štancanje, brtve |
Napomena: izvrsna svojstva Gr9 za rad na hladnom čine ga preferiranim materijalom za precizne hidraulične cijevi u zrakoplovima i okvire za bicikle. Čvrstoća se može dodatno povećati nakon hladne obrade (vlačna čvrstoća do 700-800 MPa u hladno vučenom stanju).
Primjenjivi mediji
1. Atmosfersko okruženje: Izvrsna otpornost na koroziju, nema potrebe za zaštitom površinskog premaza.
2. Morska voda i otopine klorida: vrhunska otpornost na rupičastu i pukotinsku koroziju.
3. Oksidirajuće kiseline: kao što je dušična kiselina (u umjerenim do niskim koncentracijama na sobnoj temperaturi), izvrsna otpornost na koroziju.
4. Slabe redukcijske kiseline: kao što je razrijeđena sumporna kiselina (Manje od ili jednako 10%), razrijeđena klorovodična kiselina (Manje od ili jednako 3%), mogu izdržati na sobnoj temperaturi.
5. Organske kiseline: octena kiselina, oksalna kiselina, limunska kiselina itd.
6. Alkalne otopine: natrijev hidroksid, kalijev hidroksid, itd. (dobra otpornost na koroziju na sobnoj temperaturi).
7. Zračni kerozin, hidraulično ulje: dobra kompatibilnost.
8. Visoko{1}}temperaturna para (treba obratiti pozornost na temperaturna ograničenja).
Note: Gr9 is not resistant to strong corrosive media such as hydrofluoric acid, high-temperature concentrated sulfuric acid (>70%), i koncentriranu solnu kiselinu.
Gr9 (TA18, Ti-3Al-2.5V) prikladan je za primjene koje zahtijevaju kombinaciju umjerene čvrstoće, izvrsne obradivosti na hladnom i otpornosti na koroziju, te se preporučuje za sljedeća područja:
Polja primjene
-
Aerospace
Zrakoplovne hidraulične cijevi (AMS 4943 / AMS 4944), pneumatske cijevi, vodovi za gorivo, pričvrsni elementi, strukturne komponente, cijevi sustava za kontrolu okoliša. -
Medicinsko i biomedicinsko inženjerstvo
Medicinske žice vodilice, kirurški instrumenti, zubarski alati, ortopedski implantati (ne-nose-opterećenja), medicinske opruge. -
Pomorstvo i brodogradnja
Brodski sustavi cjevovoda za morsku vodu, cijevi izmjenjivača topline, strukturne komponente-opreme za morsku vodu, pumpe za morsku vodu i dijelovi ventila. -
Biciklistička i sportska oprema
Cijevi za okvir bicikla, žbice za bicikle, palice za golf, skijaška oprema, oprema za aktivnosti na otvorenom. -
Petrokemija i energetika
Snopovi cijevi izmjenjivača topline, kemijski cijevni sustavi, unutarnji dijelovi reaktora, komponente ventila. -
Automobili i-industrija visokih performansi
Automobilski ispušni sustavi, komponente motora, cijevi turbopunjača, lagane konstrukcijske komponente, pričvršćivači. -
Elektronika i potrošački proizvodi
Precizne opruge, okviri za naočale, kućišta za satove, okviri pametnih telefona, strukturne komponente elektroničkih uređaja. -
Nuklearna industrija
Komponente sustava za hlađenje nuklearnog reaktora, oprema za rukovanje gorivom (zbog niskog-presjeka apsorpcije neutrona).
Dostava i prilagođavanje
Nudimo fleksibilna i pouzdana rješenja opskrbnog lanca kako bismo osigurali da dobijete Gr9 (TA18, Ti-3Al-2.5V) materijale koji savršeno odgovaraju zahtjevima vašeg projekta.
|
Oblik |

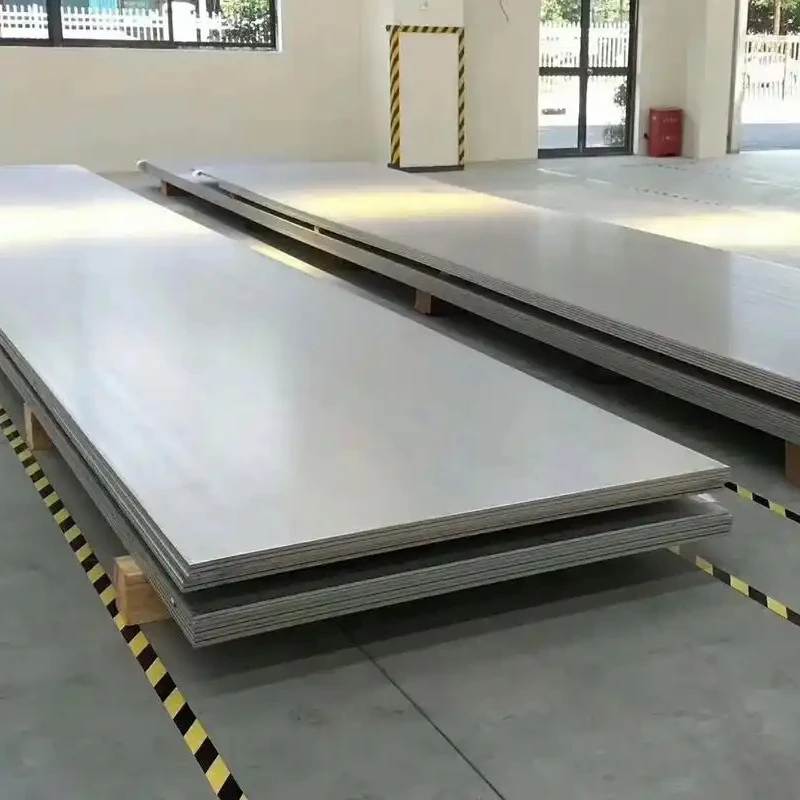

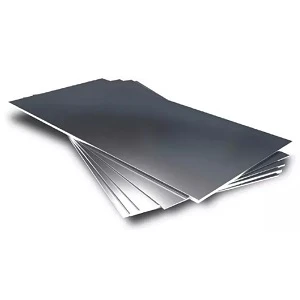

 List/Tanjir
|

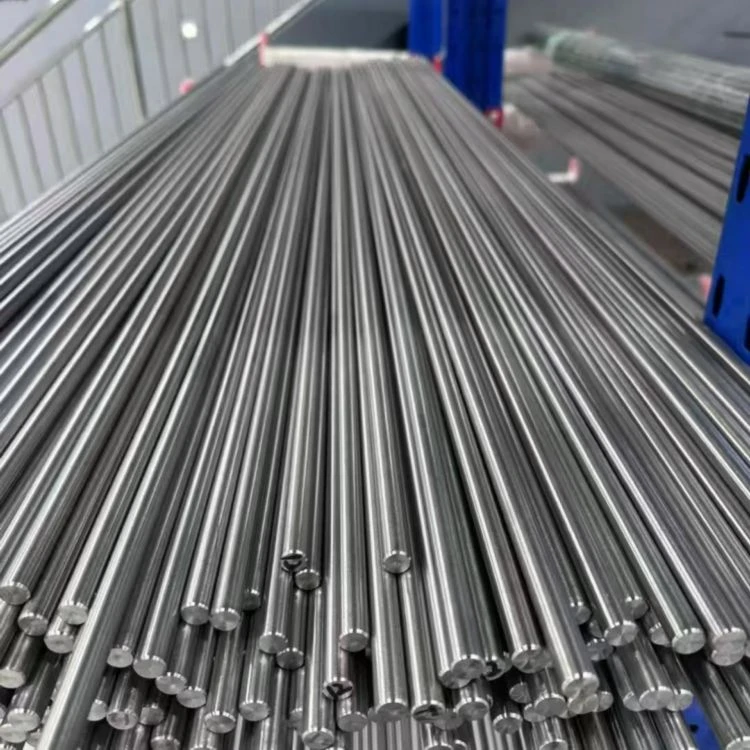

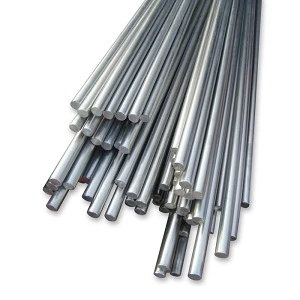

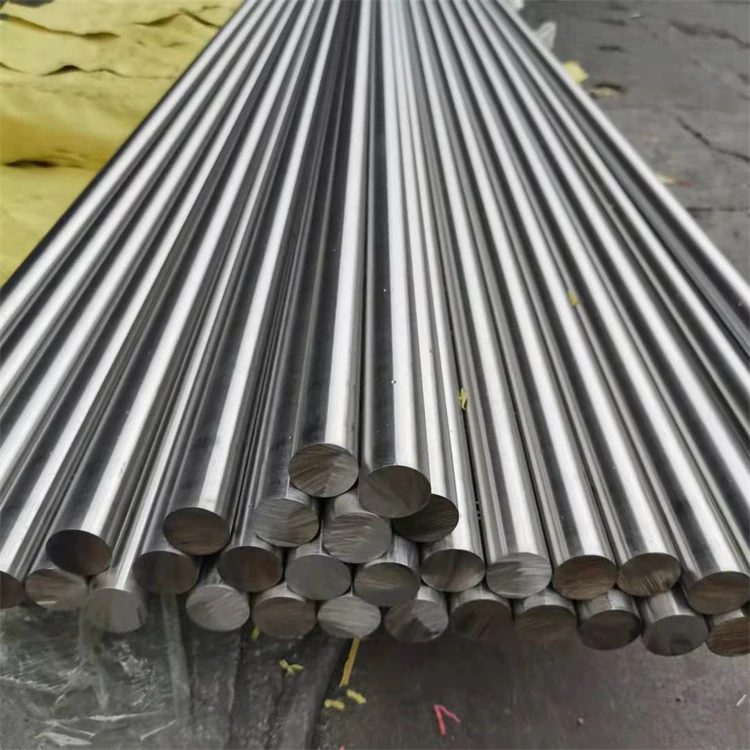

 Šipka/šipka
|

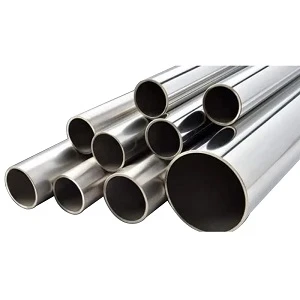

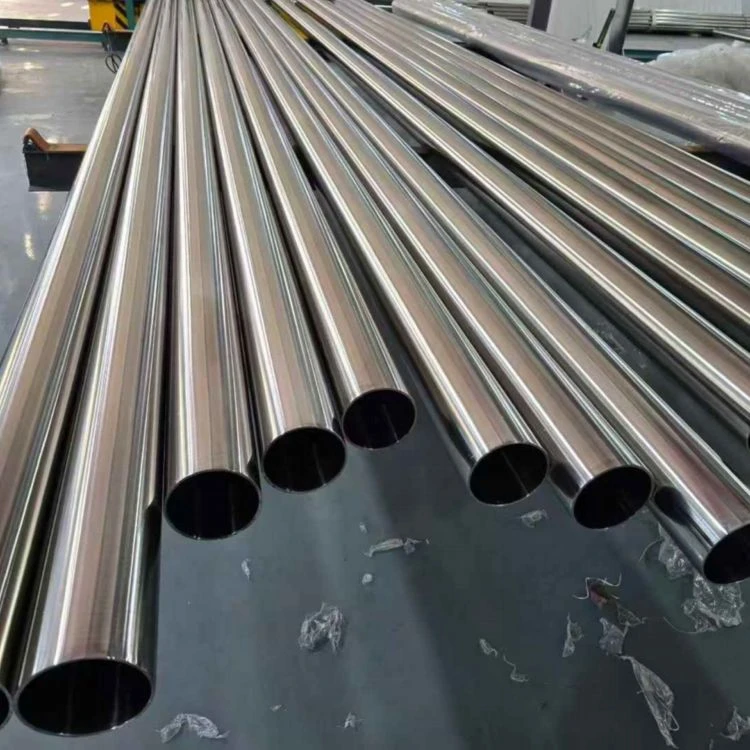

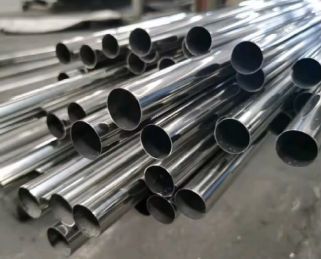

 Cijev / cijev
|

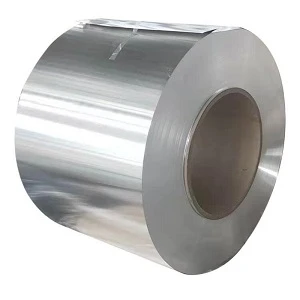

 Zavojnica trake/lima
|

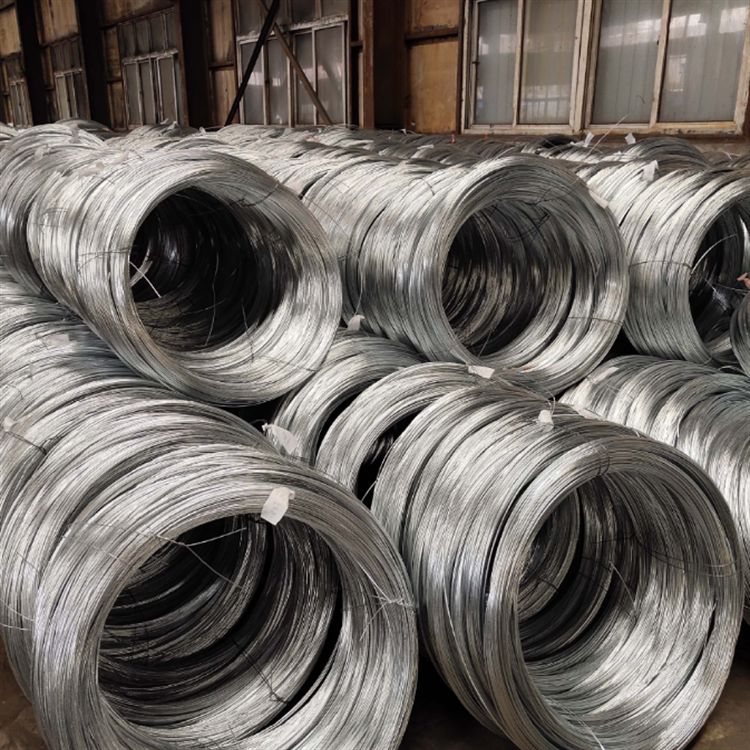

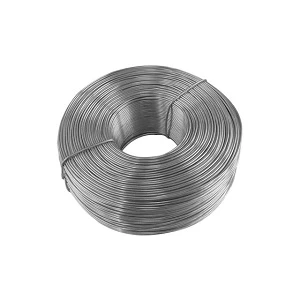

 Žica/Žica
|
|---|---|---|---|---|---|
|
Konvencionalni raspon |
Debljina: 0.5 - 100 mm |
Promjer Φ6-500mm |
Vanjski promjer Φ10-300mm |
Debljina: 0,05 – 3,0 mm |
Promjer Φ0,1-10mm |
|
Mogućnost prilagodbe |
Vruće{0}}valjane ili hladno{1}}valjane ploče, ultra-tanke ploče (počevši od 0,1 mm), rezanje fiksne-dužine, posebna obrada površine (dekapiranje, pjeskarenje, poliranje) |
Kovane šipke, vruće{0}}valjane šipke, polirane šipke, oblikovane šipke i različiti toplinski{1}}obrađeni uvjeti (žareno, hladno-vučeno) |
Bešavne cijevi/zavarene cijevi, precizne hladno{0}}vučene cijevi (vanjski promjer 2-50 mm), debelostjene cijevi velikog-promjera, obrada krajeva cijevi (košenje, fiksna duljina), posebne duljine |
Precizni trakasti materijali, zavojnice za utiskivanje, laminirane praznine, ne-standardna širina, posebna zaštitna folija |
Precizno crtanje, medicinske žice za navođenje, žice za zavarivanje, žice za opruge, specijalna površinska obrada |
Zašto odabrati nas? - Pouzdana inženjerska tehnologija. Pouzdana isporuka.
Mi nismo samo dobavljač, već pouzdani partner za materijale za vas u Kini.
Vertikalno integrirana proizvodnja
Vlastiti pogon od 20.000㎡ s 10+ automatiziranih linija (8,000+ tona godišnje). Unutarnji-centar za izradu alata i kalupa omogućuje brzu prilagodbu i učinkovitu kontrolu troškova - bez posredničke marže.

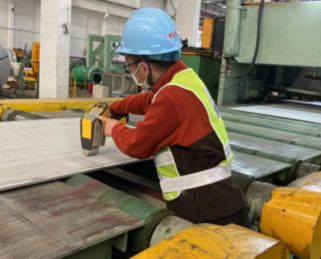

Stroga kontrola kvalitete u svakoj fazi
Potpuna sljedivost kroz ključne QC kontrolne točke tijekom cijele proizvodnje. 100% u skladu sa standardima ASTM/ASME, EN i GB. Izvješća o ispitivanju materijala dostupna uz svaku pošiljku.

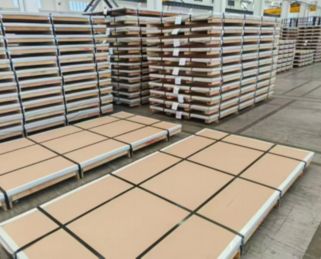

Pouzdana dostava i pakiranje za izvoz
10+ godina izvoza u Europu, Sjevernu Ameriku, jugoistočnu Aziju i Bliski istok s vodootpornom i-zaštitom od hrđe, u kombinaciji s fleksibilnim opcijama dostave osigurava siguran i-pravovremeni dolazak.

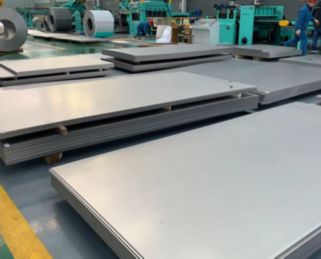

Validacija uzorka prije masovne proizvodnje
Pružamo besplatne uzorke za provjeru kvalitete, omogućujući vam masovne narudžbe tek nakon odobrenja. Osiguravamo dosljednost od uzorka do masovne proizvodnje točnim mjerenjem dimenzija i transparentnom proizvodnjom.
